Vediamo come utilizzare le batterie formato 18650 da 3,6 V per costruire un pacco batterie per biciclette elettriche.
COLLEGAMENTI SERIE PARALLELO
Per far ciò dobbiamo effettuare dei collegamenti in serie e altri in parallelo.
I collegamenti in serie servono per arrivare dalla tensione di 3,6 V di ogni singola cella, alla tensione che ci serve, per esempio 36 V.
I collegamenti in parallelo servono solo per aumentare la corrente che ci serve.
Se per esempio, ogni batteria 18650 può erogare una corrente di 2 A, per ottenere un pacco da 10 A ne dovremo mette 5 in parallelo.
SCARICA LA GUIDA COMPLETA
INSERISCI IL TUO NOME E LA TUA MAIL PER SCARICARE GRATIS LA GUIDA COMPLETA PER COSTRUIRE UN PACCO BATTERIE DA 36V e 16Ah.
TROVI TUTTA LA DESCRIZIONE INTEGRALE E GLI SCHEMI DI COLLEGAMENTO COMPLETI PER ASSEMBLARE LA TUA BATTERIA.
OLTRE 50 PAGINE STEP BY STEP DOVE TI SPIEGO TUTTE LE FASI, I DETTAGLI, GLI ERRORI E I DUBBI CHE PRIMA DI TE HO DOVUTO SUPERARE PER COSTRUIRLA.
SCHEMI DI COLLEGAMENTO

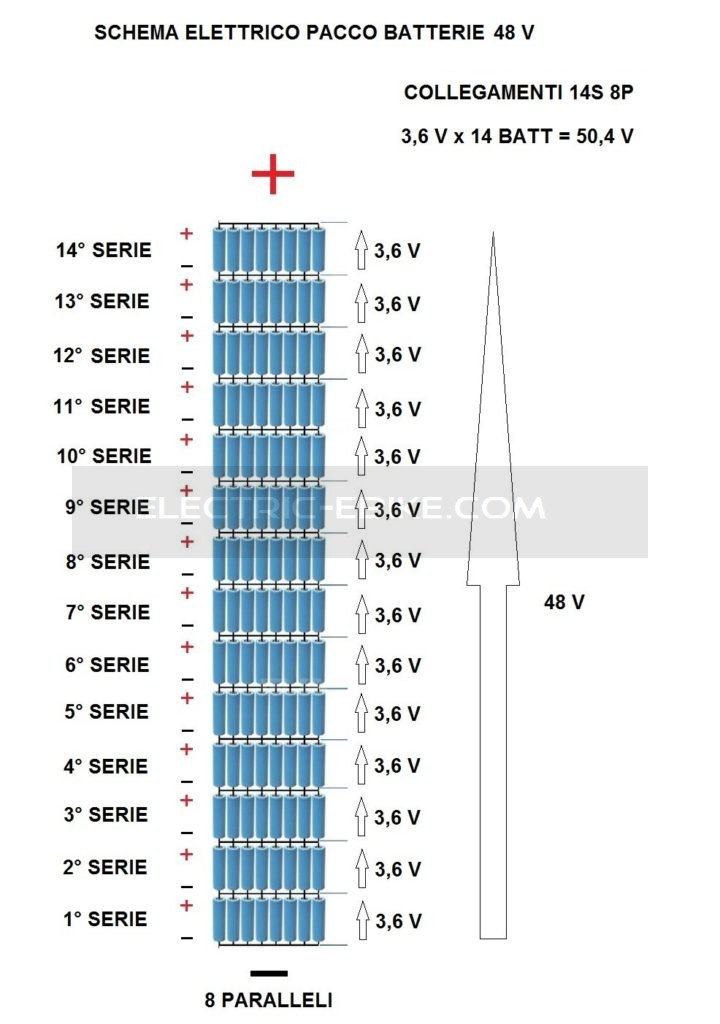

Di seguito i collegamenti per costruire un pacco batterie da 48 V.
Si tratta di un pacco 14S8P, ovvero 14 in serie e 8 in parallelo.
Di seguito i collegamenti per costruire un pacco batterie da 36 V.
Si tratta di un pacco 10S8P, ovvero 10 in serie e 8 in parallelo.
Di seguito i collegamenti per costruire un pacco batterie da 24 V.
Si tratta di un pacco 7S8P, ovvero 7 in serie e 8 in parallelo.
Di seguito i collegamenti per costruire un pacco batterie da 12 V.
Si tratta di un pacco 4S8P, ovvero 4 in serie e 8 in parallelo.
SCARICA LA GUIDA COMPLETA
INSERISCI IL TUO NOME E LA TUA MAIL PER SCARICARE GRATIS LA GUIDA COMPLETA PER COSTRUIRE UN PACCO BATTERIE DA 36V e 16Ah.
TROVI TUTTA LA DESCRIZIONE INTEGRALE E GLI SCHEMI DI COLLEGAMENTO COMPLETI PER ASSEMBLARE LA TUA BATTERIA.
OLTRE 50 PAGINE STEP BY STEP DOVE TI SPIEGO TUTTE LE FASI, I DETTAGLI, GLI ERRORI E I DUBBI CHE PRIMA DI TE HO DOVUTO SUPERARE PER COSTRUIRLA.
ALTRI COMPONENTI
Proteggere sempre ogni pacco batterie con un BMS dedicato.
Inoltre è possibile usare un unico caricabatterie per caricare tutto il pacco batterie.
